一种封闭性更好的上海嘉盾蝶阀介绍


发布时间:

2021-09-29

上海嘉盾蝶阀的启闭部分是一个圆盘形的蝶板,在阀体内绕自身轴线旋转,从而达到启闭或调节的目的。但是,在运输过程中,由于冲击力的作用,盘子的位置会发生变化,或者在使用过程中,盘子的关闭位置很容易偏离。

  上海嘉盾蝶阀,又称瓣阀,是一种结构简单的调节阀。蝶阀可用于低压管道介质的通断控制,是一种关闭部件为圆盘,绕阀轴旋转启闭的阀门。该阀可用于控制各种流体的流动,如空气、水、蒸汽、各种腐蚀性介质和放射性介质。它主要对管道起到切割和节流的作用。上海嘉盾蝶阀的启闭部分是一个圆盘形的蝶板,在阀体内绕自身轴线旋转,从而达到启闭或调节的目的。但是,在运输过程中,由于冲击力的作用,盘子的位置会发生变化,或者在使用过程中,盘子的关闭位置很容易偏离。一旦找不到位置偏差,就会造成很大的损失,处理盘盘的位置,尤其是大盘,会耗费大量的人力物力。因此,需要进一步改进。

上海嘉盾

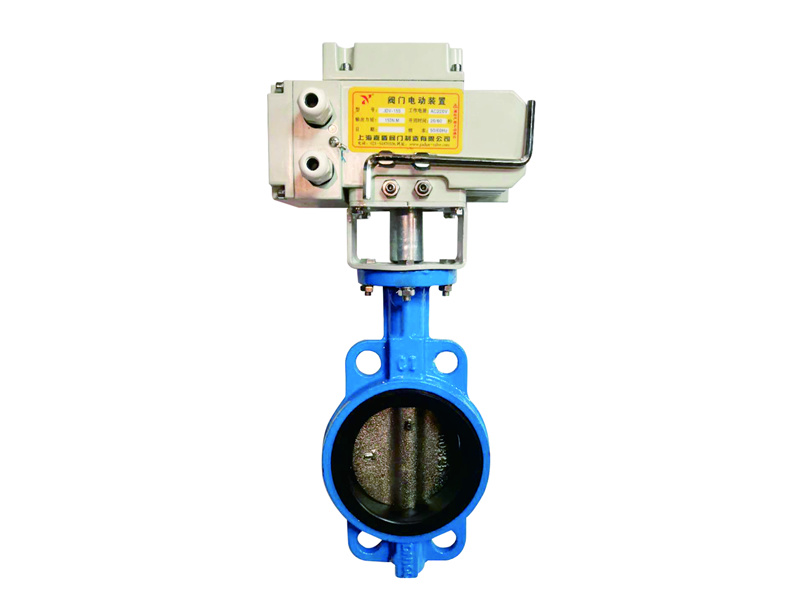

  为克服现有技术不足,技术人员提供一种能够检测并反馈阀板关闭位置的蝶阀。通过以下技术方案实现:一种上海嘉盾生产蝶阀,包括阀体、圆盘和阀杆,圆盘在阀体的通孔内沿阀杆的中心圆周方向转动并轴向限位;至少一个磁性构件设置在盘片的外圆周表面上,并且磁性构件的高度不超过盘片的外圆周表面的高度;在阀板关闭位置的阀体通孔内壁上设有检测磁性件的磁性开关。显示装置包括电源和与电源连接的发光装置。阀杆上端设有手轮和驱动电机,手轮和驱动电机均与阀杆联动。采用上述技术方案,通过设置手轮和电机,可以手动或电动旋转阀板,实现蝶阀的开启和关闭,使用方式灵活。发光装置设置在驱动电机的外部。采用上述技术方案,通过在驱动电机上设置发光装置,用户可以更加方便直观地观察到盘子是否处于正确关闭位置。磁性开关包括印刷电路板和焊接在印刷电路板上的霍尔传感器。采用上述技术方案,霍尔传感器可以通过PCB板安装在阀体内侧,起到检测的作用;PCB板可以方便整个霍尔传感器的安装和拆卸,布置简单,便于维护。印刷电路板为弧形。圆盘板的外圆周面上设有密封圈。密封圈的磁性部分设有与磁性部分大小相匹配的通孔。

  综上所述,该上海嘉盾蝶阀具有以下有益效果:1.通过设置磁性部件,可以在阀盘旋转后检测到阀盘位于阀体通孔的正确关闭位置,从而可以更直观地显示阀盘是否放置正确,显示装置可以更直观地显示反馈效果,方便用户观察,从而完全关闭蝶阀,保证生产安全。2.优化了构造,设置多个磁片,使得装置的误差小。3.由于在盘片的外圆周面上设置了密封圈,因此在关闭状态下的密封性能更好,具有更好的市场推广力
